Detail produk:
|
| Aplikasi: | Motor tugas berat | Fitur: | Ukuran sangat kecil untuk respon cepat |
|---|---|---|---|
| teknologi: | Sensor suhu PTC | Jenis Paket: | Lubang Pikir |
| Jenis: | Resistor Termal | Bersertifikat: | Kompatibel dengan RoHS / UL |
| Menyoroti: | Termistor Tipe PTC Kecil,Termistor Tipe PTC Motor,Sensor Suhu PTC Praktis |
||

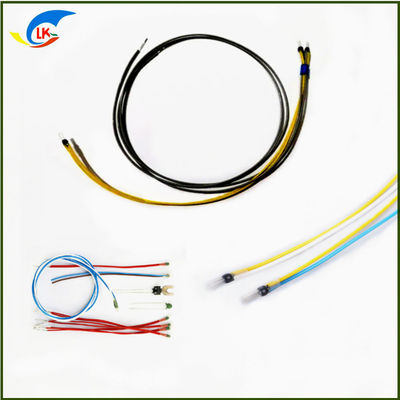

MZ6 60°C~180°C 32V Single Two Three Cores 520mm Motor-Specific PTC Thermistor Sensor Suhu Untuk Thermistor
Sensor termistor PTC dipasang dalam kontak termal dengan peralatan yang akan dilindungi dan dihubungkan ke lengan jembatan sirkuit perbandingan.termistor PTC (Rp) lebih rendah dari Rs, sehingga tegangan keluaran VO dari komparator akan rendah. Jika perangkat menjadi terlalu panas, sensor termistor PTC akan dengan cepat memanaskan ke pemicu atau suhu referensi nominal, Tn,Pada titik mana resistensi akan meningkat ke nilai jauh di atas Rs, menyebabkan VO untuk beralih cukup tinggi untuk mengaktifkan alarm, relay atau catu daya menutup sirkuit.
Aplikasi
◆ Pemantauan suhu batas
◆ Motor listrik
◆ Teknik Mesin
◆ Mesin berat
Fitur
◆ Ukuran yang sangat kecil untuk respon cepat

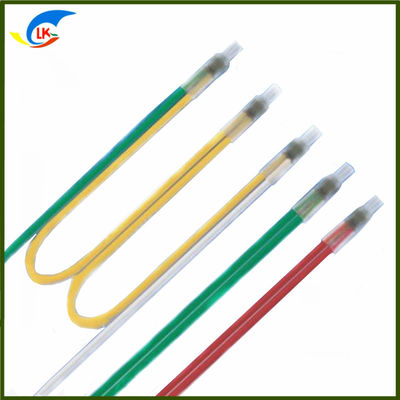

◆ Mengkode suhu melalui warna kawat
PTC Thermistors Dimensi sensor suhu batas
| Kode Pemesanan | Penginderaan Suhu Takal sehat (Centigrade) |
Resistensi @ 25C R25 (Ohm) |
Resistensi @ Takal sehat -15C RPengertian-15 (Ohm) |
Resistensi @Sensing Suhu Rakal sehat (Ohm) |
Max. Apa yang terjadi? Saat ini Imax (mA) |
Max. Apa yang terjadi? Tegangan Vmax (V) |
Sebelumnya AmweI Kode |
| PTC-60C471R-25C101R | 60C | 100 Ohm maksimal | 330 Ohm maksimal | 470 Ohm menit | 100mA | 30V | MZ6-101RT60 |
| PTC-70C471R-25C101R | 70C | 100 ohm maksimal | 330 ohm maksimal | 470 ohm menit | 100mA | 30V | MZ6-101RT70 |
| PTC-80C471R-25C101R | 80C | 100 ohm maksimal | 330 ohm maksimal | 470 ohm menit | 100mA | 30V | MZ6-101RT80 |
| PTC-90C471R-25C101R | 90C | 100 ohm maksimal | 330 ohm maksimal | 470 ohm menit | 100mA | 30V | MZ6-101RT90 |
| PTC-100C471R-25C101R | 100C | 100 ohm maksimal | 330 ohm maksimal | 470 ohm menit | 100mA | 30V | MZ6-101RT100 |
| PTC-110C471R-25C101R | 110C | 100 ohm maksimal | 330 ohm maksimal | 470 ohm menit | 100mA | 30V | MZ6-101RT110 |
| PTC-120C471R-25C101R | 120C | 100 ohm maksimal | 330 ohm maksimal | 470 ohm menit | 100mA | 30V | MZ6-101RT120 |
| PTC-130C471R-25C101R | 130C | 100 ohm maksimal | 330 ohm maksimal | 470 ohm menit | 100mA | 30V | MZ6-101RT130 |
| PTC-60C222R-25C331R | 60C | 330 ohm maksimal | 1.5k ohm maksimal | 2.2k ohm menit | 100mA | 30V | MZ6-331RT60 |
| PTC-70C222R-25C331R | 70C | 330 ohm maksimal | 1.5k ohm maksimal | 2.2k ohm menit | 100mA | 30V | MZ6-331RT70 |
| PTC-80C222R-25C331R | 80C | 330 ohm maksimal | 1.5k ohm maksimal | 2.2k ohm menit | 100mA | 30V | MZ6-331RT80 |
| PTC-90C222R-25C331R | 90C | 330 ohm maksimal | 1.5k ohm maksimal | 2.2k ohm menit | 100mA | 30V | MZ6-331RT90 |
| PTC-100C222R-25C331R | 100C | 330 ohm maksimal | 1.5k ohm maksimal | 2.2k ohm menit | 100mA | 30V | MZ6-331RT100 |
| PTC-110C222R-25C331R | 110C | 330 ohm maksimal | 1.5k ohm maksimal | 2.2k ohm menit | 100mA | 30V | MZ6-331RT110 |
| PTC-120C222R-25C331R | 120C | 330 ohm maksimal | 1.5k ohm maksimal | 2.2k ohm menit | 100mA | 30V | MZ6-331RT120 |
| PTC-130C222R-25C331R | 130C | 330 ohm maksimal | 1.5k ohm maksimal | 2.2k ohm menit | 100mA | 30V | MZ6-331RT130 |
Struktur dan Dimensi
Spesifikasi Listrik
| Artikel | PTC tunggal | PTC ganda | Triple PTC | |
| Maks. tegangan operasi | Vmax | 32V | 32V | 32V |
| Suhu respons nominal. | TR | 60°C~180°C | 60°C~180°C | 60°C~180°C |
| Toleransi TR | ± 5°C | ± 5°C | ± 5°C | |
| Reproduksi TR | △TR | ± 0,5°C | ± 0,5°C | ± 0,5°C |
| Ketahanan pada 25°C | R25 | ≤ 100Ω | ≤ 200Ω | ≤ 300Ω |
| Resistensi pada TR-5°C | RTR-5 | ≤ 550Ω | ≤1100Ω | ≤ 1650Ω |
| Resistensi pada TR+5°C | RTR+5 | ≥1330Ω | ≥2660Ω | ≥ 3990Ω |
| Resistensi pada TR+15°C | RTR+15 | ≥4kΩ | ≥8kΩ | ≥12kΩ |
| Waktu respons termal | ts | ≤ 5 s | ≤ 5 s | ≤ 5 s |
| Tegangan uji isolasi | 2.5kV | 2.5kV | 2.5kV | |
| Max. suhu operasi. | 200°C | 200°C | 200°C | |
| Suhu penyimpanan. | -25~160°C | -25~160°C | -25~160°C | |
